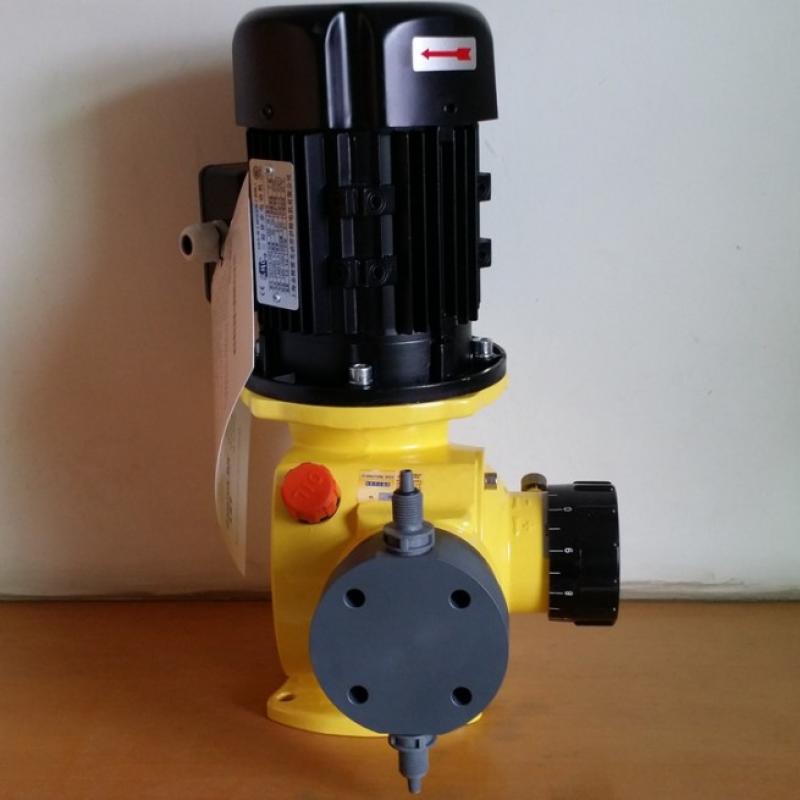

一、設備簡介1.工作原理G系列固化劑泵（計量泵）：又稱加藥泵、比例泵、可調式容積泵或固化劑泵；是一種流量可在動態和靜態下進行調節的容積式往復泵。它廣泛應用于需要計量精確，配量可調，連續配比各種腐蝕性、非腐蝕性液態介質的工藝流程中。在污水處理工藝中用于加藥系統藥劑的輸送。G系列機械隔膜式固化劑泵工作原理介紹泵頭部分機械隔膜泵頭，隔膜與柱塞直接相連，柱塞推動隔膜進行物料投加驅動部分電機通過蝸輪/蝸桿減速，與蝸輪同軸的N形軸可變偏心機構帶動與之相連的連桿和隔膜產生直線往復運動流量調節方式轉動調節手柄，使滑動曲柄產生線性移動，從而與轉軸之間產生偏心距，從而改變峰值流量，達到調節流量目的。沖程長度為2倍偏心距。2.產品特點泵頭部分（1）機械驅動隔膜計量泵，無物料側隔膜護盤-無泄漏，物料通過性好（2）泵頭密封采用密封槽設計-無需額外密封（3）高精度單向止回閥-確保在所有流量狀態下的精度（4）自清洗單向止回閥結構-確保在惡劣條件下正常工作驅動部分（1）可變偏心機構驅動-輸送脈動平緩，投加穩定安全（2）所有運動部件均為油浴潤滑-減少機械摩擦，保證整體長期運行壽命（3）采用鑄鋁殼體，球墨鑄鐵齒輪，耐磨球軸承-重量輕，牢固耐用沖程調節（1）偏心調節，全沖程有效調節（2）運行平緩（3）噪音?。?）故障率低（5）運行壽命較長3.性能參數（1）最大流量 : 0-1800 l/h，GB系列:流量從82L/H到1800L/H、壓力最高可達10Bar；GM系列:流量從2.25L/H到500L/H、壓力最高可達12Bar；（2）10:1 調節比，+ 2% 精度（3）允許物料溫度40℃（4）吸入提升高度可達4米水柱，允許入口壓力0.2MPa（5）隔膜材質：PTFE（6）泵頭材質：316L、 PP、PVC、PVDF，并可選高粘度，漿料泵頭（7）可選雙隔膜檢漏報警（8）可選單獨手動、電動、調頻，調節流量4.適用場合各種水處理工藝過程、其它行業低壓場合化學品投加，樹脂砂混砂機上輸送固化劑液體。為方便客戶對商城上線產品的配置，技術參數和特點進行深入了解，更為便捷快速的進行設備選型，特進行如下設備選型指導。同類型的設備可參考本選型指導。二、選型說明1.型號說明2.選型參數機械隔膜式固化劑泵計量泵選型時需要提供如下參數：a.液體名稱b.流量（L/h）c.揚程d.溫度（℃）e.粘度f.濃度g.固體含量（對于槳料）h.自動控制方式3.參數說明舉例說明：（1）根據過流介質的性質，確定過流材質；如果介質腐蝕性較強，建議選擇PVDF泵頭或者316L泵頭；（2）根據計量泵流量（Q）和壓力（Bar）確定計量泵型號，比如藥劑投加量為100L/h，揚程為30m，則選擇型號GM0120這臺計量泵即可；注：壓力和揚程之間的轉換關系1bar=1工程大氣壓=1公斤力=0.1Mpa=10m水柱（3）可選配件：脈沖阻尼器，安全閥、背壓閥、Y型過濾器。4.技術要點G系列過流部件材質G系列安裝尺寸圖G系列型號編碼及技術參數表三、其他注意事項進口管路建議采用自灌式安裝，無法采用自灌式安裝，必須滿足NPSH要求；進口管路中必須安裝過濾器，以便管路清洗；出口管路中建議安裝脈動緩沖器、安全閥等附件以及必要的管路截止閥、管路活接以便日后維修；如出口管路中未安裝脈動緩沖器，管徑選擇必須考慮流量峰值、管路長度、過程物料特性等方面的要求；如出口壓力低于進口壓力， 需安裝背壓閥，防止虹吸現象。
